Организация системы видеонаблюдения на предприятии
Задача:
Подключить систему видеонаблюдения на территории предприятия: по периметру здания и в офисных помещениях.
Было принято решение использовать в работе IP-камеры производства НИЦ «Технологии» и PoE-коммутаторы производства «Элтекс».
Перечень использованного оборудования:
- Купольные камеры NIC-4-DOM-Fix-RUS;
- Купольные камеры NIC 4MDNN-4;
- Камеры PTZ NIC 0298 PTZ80-30x-01;
- Коммутаторы MES2448P;
- Видеорегистратор NVR/0172.
1. Расположение камер
Купольные камеры NIC-4-DOM-Fix-RUS производства НИЦ «Технологии» использовали для улицы — установили по всему периметру здания. Монтаж производился под козырьком крыши, поскольку такое расположение удобно и безопасно для размещения UTP кабеля. Кроме того, в поле зрения камер попал забор, окружающий здание, а также окна первого этажа.
Камеры NIC 0298 PTZ80-30x-01 расположили по углам, они оснащены поворотным механизмом на 360°. Таким образом, задав расписание поворота объектива, появляется возможность просматривать склад и КПП.
В офисных помещениях, в том числе коридорах, установили камеры NIC 4MDNN-4, которые были рекомендованы клиенту неслучайно. Устройства оснащены ИК-подсветкой, благодаря чему обеспечивается хорошая оценка ситуации на объекте в темное время суток.

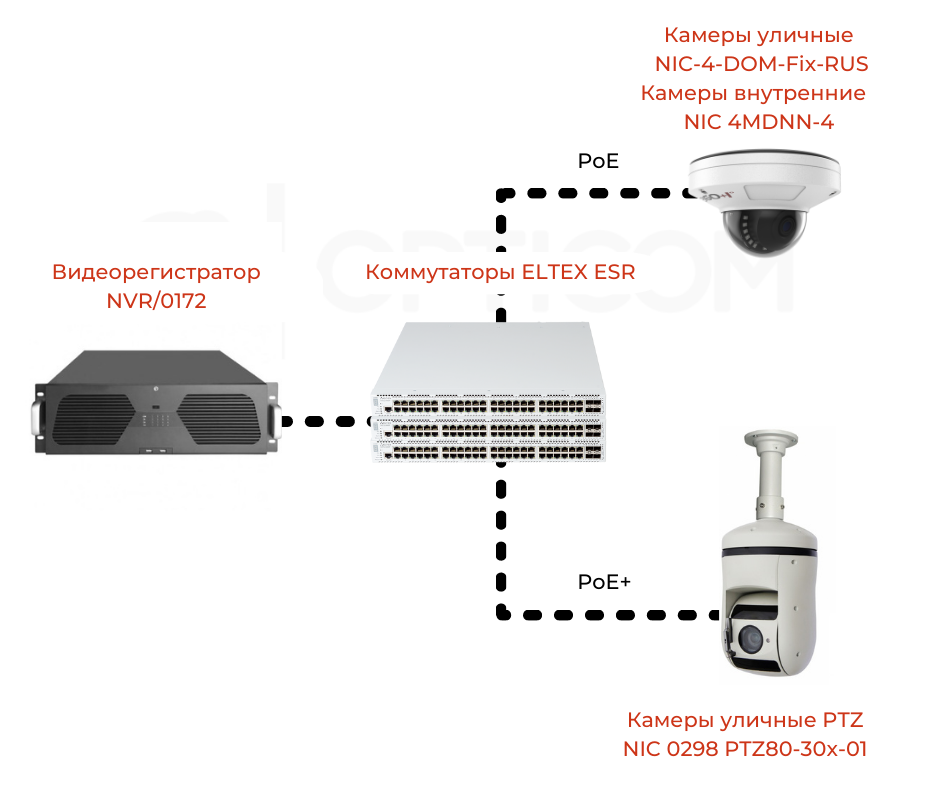

2. Подключение коммутаторов и видеорегистратора
Все установленные камеры поддерживают PoE, соединяются напрямую через витую пару с несколькими коммутаторами MES2448P. Поэтому можно реализовать монтаж на больших расстояниях — до 100 м.
Достойный бюджет PoE и наличие двух заменяемых блоков питания, дают возможность MES2448P обеспечивать стабильное питание всем камерам, в том числе PTZ, вращение которых требует повышенного напряжении PoE+. Все коммутаторы соединяются между собой DAC-кабелем по оптическим SFP-портам 10G, за счет чего обеспечена отличная пропускная способность видеопотока.
При организации системы наблюдения использовался 128-канальный видеорегистратор NVR/0172 от производителя НИЦ «Технологии». Он предназначен хранить в себе архив записей с камер наблюдения, а также предоставляет удобный интерфейс управления для оператора системы.
Результат работы
После установки и настройки оборудования, наши специалисты успешно организовали работу видеонаблюдения по периметру и внутри здания предприятия. В качестве оснащения были выбраны разработки компаний «Элтекс» и НИЦ «Технологии» — они в полной мере закрывают потребности наших заказчиков. Оборудование от отечественных производителей надежно, функционально, поэтому его смело можно рекомендовать к эксплуатации.
