Оснащение гостиничного комплекса WI-FI и системой видеонаблюдения от ELTEX

Задача проекта:

Оснащение строящегося 3-звездочного отеля площадью более 8 тыс. м² в г. Пскове беспроводной сетью Wi-Fi и системой видеонаблюдения Eltex.

• Выполнить радиопланирование на основании планов объекта для разработки проектной документации.

• Спроектировать систему видеонаблюдения на камерах Eltex, определить зоны установки и схему подключения.

• Подобрать PoE-коммутаторы для питания оборудования и составить единую спецификацию для формирования бюджета.

Решение:

Предоставлены планы подвала, всех этажей, чердака и техническое задание. Для радиопланирования схема помещений загружается в специализированное ПО, где учитываются перекрытия, материалы дверей и другие параметры объекта. В расчёте использованы характеристики точек доступа Eltex WEP-30L.

Такой подход позволяет получить приближенный к реальным условиям расчёт радиопокрытия и определить необходимое количество точек доступа. Для проекта предусмотрена работа сети в диапазонах 2,4 и 5 ГГц с приоритетом 5 ГГц там, где это допускают условия распространения сигнала.

Пример распространения сигнала на одном из этажей гостиницы.

Эта визуализация демонстрирует карту распределения уровня сигнала (так же называемую картой покрытия), измеренного в dBm. Уровень сигнала является одним из важнейших факторов, влияющих на производительность беспроводной сети, так как слишком слабый сигнал не позволит иметь устойчивое, высокоскоростное соединение между ТД и клиентским устройством.

Все точки доступа управляются с одного общего контроллера Wi-Fi:

Eltex WLC-30 + NAICE. С его помощью происходит обновление, мониторинг, авторизация пользователей. В 2014 году вступил в силу Федеральный закон №97-ФЗ от 5.05.2014 г., а вслед за ним Постановления Правительства РФ №758 от 31.07.2014 и №801 от 12.08.2014. Согласно этим документам, всех пользователей публичных Wi-Fi-сетей необходимо идентифицировать. Решение от Элтекс позволяет полностью удовлетворить требования закона, посредством поддержки Captive portal, поэтому его смело можно рекомендовать к установке в таких общественных местах, как гостиница.

Также Eltex WLC-30 возможно использовать как сетевой экран и пограничный маршрутизатор, что позволяет оптимизировать бюджет и уменьшить количество дополнительных устройств.

Видеонаблюдение:

Для внутренних зон выбраны купольные IP-камеры SV-BA314-E rev.B, для улицы и периметра - цилиндрические IP-камеры SV-BA301-E rev.B, а для мест без кабельной линии - Wi-Fi камера SV-CA213-WE. Точки доступа WEP-30L и проводные камеры получают питание от PoE-коммутаторов MES2300-24P и MES2300-08P; Wi-Fi камера работает через беспроводную сеть и локальный блок питания 5 В.

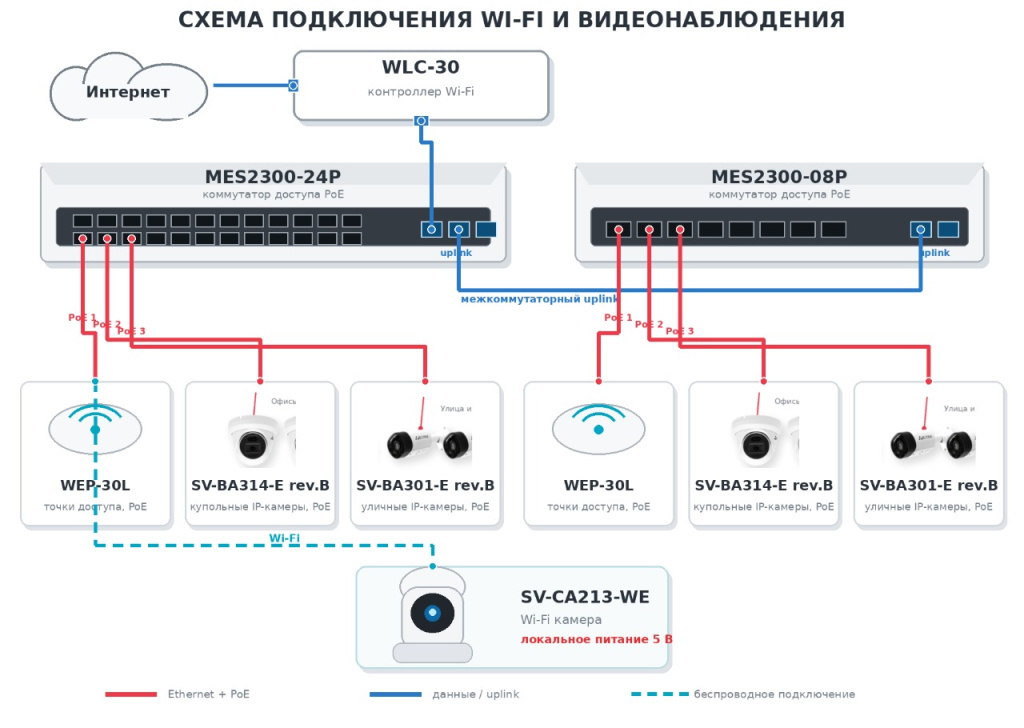

Схема подключения Wi-Fi и видеонаблюдения
