Замена устаревшего модульного коммутатор уровня ядра. Создание нового узла агрегации для НПО «ЭЛСИБ» ПАО

Клиент: НПО "ЭЛСИБ" ПАО, энергомашиностроительное предприятие.

Задача:

Заменить устаревший модульный коммутатор уровня ядра Cisco WS-C6509-E, выполняющий ключевые функции построения СПД (системы передачи данных).
Оптимизировать коммутационные связи, путем создания нового узла агрегации в непосредственной близости от производства.

Решение:

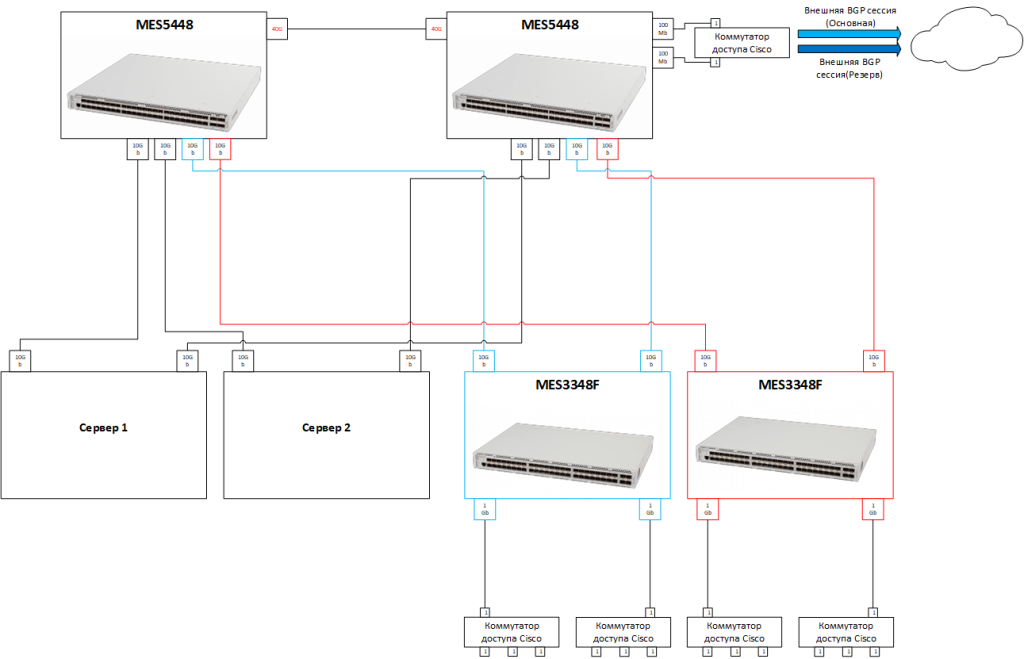

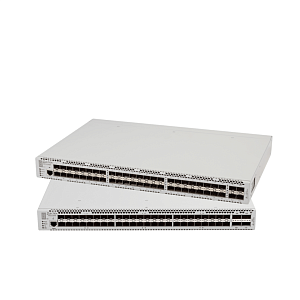

Вместе с заказчиком проработали новую схему построения сети, в которой в качестве ядра выбрали 2 коммутатора Eltex MES5448. Составили спецификацию и подготовили сметную документация по работам.
На новом узле агрегации, где ранее были оптические кроссы и коммутаторы доступа, был установлен коммутатор Eltex MES3348F, это позволило уменьшить количество оптических соединений, идущих до коммутаторов уровня ядра.
Конфигурацию с двух головных устройств Cisco WS-C6509-E перенесли на новые Eltex MES5448 без потери функциональности. Нижестоящее оборудование было перенастроено аналогичным образом.
Проприетарные протоколы Cisco были заменены на альтернативы для повышения отказоустойчивости и управляемости.

Например: протокол EIGRP был заменен на OSPF, HSRP на VRRP, NTP на SNTP, xSTP на STP, CDP на LLDP и т.д.

В целях повышения отказоустойчивости, новые коммутаторы ядра разместили в разных серверных и зарезервировали друг с другом на уровне протокола VRRP, который был настроен в каждом из VLAN и установлено соседство с другим MES5448 по протоколу OSPF.

Роль DHCP сервера на более 500 устройств выполняют оба коммутатора MES5448, динамически распределяя нагрузку по пулам между собой.

Также была настроена внешняя BGP сессия. Хочется отметить, что дополнительная лицензия BGP для MES5448\7048 не требуется.
В качестве системы мониторинга установлена Eltex ECCM, которая позволяет оперативно получать информацию о событиях в сети, в том числе и через Telegram, централизованно обновлять устройства и по расписанию резервировать конфигурацию.

Итог:

Помогли клиенту совершить полный переход на отечественное оборудование Элтекс, отказ от головных устройств Cisco без потери имеющего функционала и изменение структуры сети в сторону повышения надежности, отказоустойчивости и управляемости.

На все оборудование была приобретена техническая поддержка и гарантия на 5 лет.
